проект дома Проект фахверкового дома Алексея на 173,6 м²

[mediagolod]

У нас отличная новость!

В ряду наших открытых проектов «Стриж», «Народный фахверковый проект» и «OpenHouse АРТ 194» от компании Fachwerkdom.ru, появился четвёртый проект двухэтажного фахверкового дома, который предоставил герой одного из наших роликов — Алексей.

Это полный проект в том виде, в котором Алексей его получил от проектировщика. В проекте есть остекление, план свайного поля, skp-модель, ИЖД, ведомости и файл BVN.

BVN

Файл BVN содержит исходный код с программой и используется для программирования станков Hundegger. Имея BVN файл вам не придется платить за адаптацию проекта под станок порядка 300 руб./м².

SketchUP

В проекте присутствует файл .skp — это файл трёхмерной модели, созданной с помощью программы SketchUp. Он может сделать планировку и проработать коммуникации (электрику, водоснабжение, отопление).

Если вы сделаете свою версию планировки или коммуникаций поделитесь со всеми на нашем форуме, самые полные версии мы добавим в главную ссылку.

Библиотека моделей: https://3dwarehouse.sketchup.com

Пример как самому проработать коммуникации:



P.S.: дополнительно публикуем наше видео с Алексеем, если кто-то пропустил. Зимой мы ездили в Московскую область, где посетили стройку двухэтажного фахверкого дома. Хозяин этого дома – Алексей, также как и Илья впервые сам себе строит дом. Мы расспросили Алексея об особенностях его проекта, подходе к строительству, стоимости, рисках и страхе.



⬇️ Скачать проект!







Изменено 31 октября, 2020 пользователем mediagolod
добавлена инструкция как скачать с GitHub

[frenchfries]

Красота!🤗🤗🤗

Скачал, ничего не понял, буду пытаться разобраться

Парни, спасибо, очень круто! И спасибо Алексею!

[КБ Система]

Алексею респект!) Вам тоже!) Теперь вопрос по КД - нет ни крепежа ни узлов. У Алексея шпилек торчащих нет на видео, нужно бы этот вопрос расписать для общественности, так как полной картины не складывается. Спасибо!)



[mediagolod]

17 часов назад, КБ Система сказал:

Алексею респект!) Вам тоже!) Теперь вопрос по КД - нет ни крепежа ни узлов. У Алексея шпилек торчащих нет на видео, нужно бы этот вопрос расписать для общественности, так как полной картины не складывается. Спасибо!)



Алексей всё крепил на скрытые конструкционные саморезы. Больше у нас информации нет.

[mediagolod]

@КБ Система, могу еще поискать фото по материалу который наснимали, там не много но что-то есть.

[frenchfries]

В 09.08.2020 в 19:11, mediagolod сказал:

@КБ Система, могу еще поискать фото по материалу который наснимали, там не много но что-то есть.

Практически решился строить по проекту Алексея.

Отправил BVN файл на завод в Вышний Волочек, ответили что есть ошибка в проекте "пропил паза. обработка не попадает на деталь". Странно, ведь как я понимаю, они же сами этот BVN файл и подготавливали для Алексея.

Если есть возможность, спросите пожалуйста у Алексея, были ли у него такие замечания по проекту и что с этим делать?

[Дмитрий Евдокимов]

9 минут назад, frenchfries сказал:

пропил паза. обработка не попадает на деталь

Конкретнее нет данных? В каком месте?

9 минут назад, frenchfries сказал:

Странно, ведь как я понимаю, они же сами этот BVN файл и подготавливали для Алексея.

Нет, насколько нам известно BVN делал проектировщик.

[frenchfries]

27 минут назад, ogoldeliy сказал:

Конкретнее нет данных? В каком месте?

Нет, насколько нам известно BVN делал проектировщик.

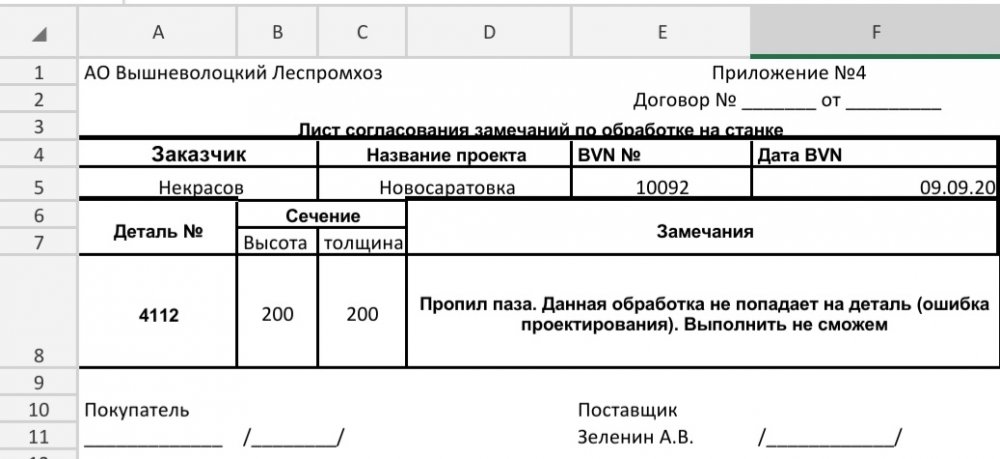

Прикладываю скрин листа замечаний

[frenchfries]

6 часов назад, ogoldeliy сказал:

Конкретнее нет данных? В каком месте?

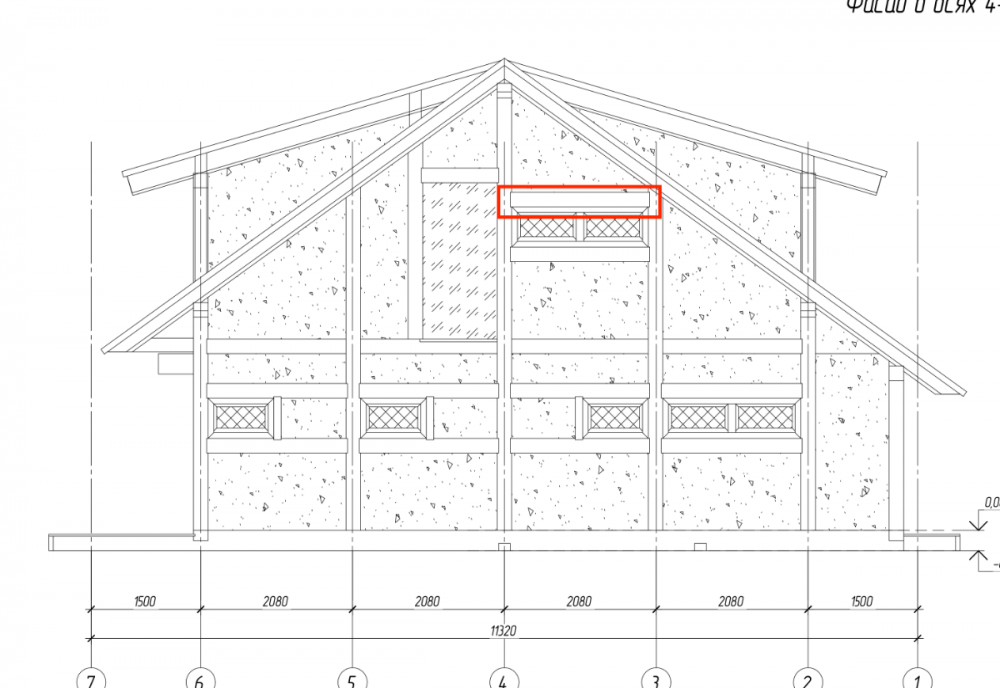

как я понял вот эта деталь👇

[Илья Лазарев]

12 часов назад, frenchfries сказал:

как я понял вот эта деталь👇

Здравствуйте! Алексей нам не говорил про такое. А сам завод не предложил внести изменения? Исходники все есть, да и у них свой проектировщик

[Ustim]

Как решилась данные проблема ? Тоже собираюсь строить по данному проекту

[mediagolod]

В 20.09.2020 в 03:15, Ustim сказал:

Как решилась данные проблема ? Тоже собираюсь строить по данному проекту

Мы связались с Дмитрием он написал нам:

"Завод в Волочке предложил самим исправить этот момент либо пропустить!"

[Руслан]

• Конструкционная балка 22 м³ * 36000 руб/м³ = 792 000 руб.



сегодня сообщил производитель Завод в Волочке  цена силового комплекта фахверк 1 137 000 руб и ждать 6 месяцев информация для тех кому интересен этот проект, жесть конечно подорожала на 50 % почти

[Илья Лазарев]

3 часа назад, Руслан сказал:

• Конструкционная балка 22 м³ * 36000 руб/м³ = 792 000 руб.



сегодня сообщил производитель Завод в Волочке  цена силового комплекта фахверк 1 137 000 руб и ждать 6 месяцев информация для тех кому интересен этот проект, жесть конечно подорожала на 50 % почти

Увы, но цена за куб на фоне спроса выросла с 35 до 51 тысячи. И это не окончательная цена 2021 года

[Гарик]

Мое субъективное мнение, если не горит построиться здесь и сейчас, то лучше подождать пока рынок остынет. С августа-сентября ажиотажный спрос на всю недвижимость, от квартир до домов. Под эту дудку ценник переписывается каждую неделю(запрашивали счет на сендвичи в декабре 20го, на оплату вышли после 15 января 21, итог - новый счет на 50% дороже) почти по всем материалам. Сюда добавьте проблему с рабочими руками, украинцы, белорусы, молдаване, да даже узбеки и таджики в дефиците, границы закрыты. Свои сразу ценник за работу задрали, да и их под сезон не найдешь.

Сам еще в декабре загорелся домом, но досконально все посчитав, понял что не вытяну по текущим ценам. При этом основная проблема - невозможность заложить бюджет из-за хауса с ценами. А это чревато превращением стройки в черную дыру, где начать начал, а закончить уже никак.

По сути достаточно простой быстровозводимый дом из клееного бруса, получается золотым. Ко всему к этому еще и морозить такие крупные суммы на 6 месяцев. Что там будет через 6 месяцев, какая ситуация на рынке будет, одни вопросы.



П.С. В любом случае, пишите, делитесь своими мыслями, идеями, расчетами, проектами. Взаимовыручка и поддержка это всегда плюс в карму.

[Илья Лазарев]

Гарик, здравствуйте! Не могу себе представить, что цены откатятся. Год назад при цене 42 тысячи за куб, решив подождать, сегодня мы бы получили 52. С металлом то же самое, недавно решил поменять инструмент на новый, запросил счёт, и то, что стоило 3 года назад 200 тысяч, сейчас стоит 300. Я не говорю, что надо торопиться, вы про замороженную стройку абсолютно правы, но я не поверю, что цены хоть немного снизятся

[Гарик]

31 минуту назад, Илья Лазарев сказал:

Гарик, здравствуйте! Не могу себе представить, что цены откатятся. Год назад при цене 42 тысячи за куб, решив подождать, сегодня мы бы получили 52. С металлом то же самое, недавно решил поменять инструмент на новый, запросил счёт, и то, что стоило 3 года назад 200 тысяч, сейчас стоит 300. Я не говорю, что надо торопиться, вы про замороженную стройку абсолютно правы, но я не поверю, что цены хоть немного снизятся

Здравствуйте, Илья!

Подобное можно было наблюдать в 2014-2015гг, когда граждане ломанулись за всем, на что хватало денег. Кто-то брал по 3 телевизора, кто-то по 3 квартиры, позже, к концу 2016-2017 истеричный спрос остановился, деньги позаканчивались и рынок остыл, до 2020 стоял +-стабильно. Сейчас новый виток, опять истерика, ипотеки, автокредиты, дома, остатки сбережений вываливаются на рынок. Но по сути большинства из нас с вами только беднеет(все меньше можно купить на свой постоянный доход) и спрос в какой-то момент спадет. Понятно, что это гадание на кофейной гуще и сродни погоды у моря, но это закон экономики. Ждать ли этой погоды у моря, каждый решает сам.

Тут доступна смета на проект Алексея, где фундамент+монтаж теплого контура, это примерно 6млн. Готовый к проживанию дом, если все будут делать наемные люди, со всеми коммуникациями, мебелью, техникой, по моим прикидкам порядка 10млн.  Ориентируйтесь на эти цифры и без запаса прочности даже и начинать не стоит.

П.С. Учитывайте, что при строительство данного дома, или другого, но по этой технологии, заморозить стройку до теплого контура - выкинуть деньги и материал.





[Евгений Фиохин]

В 20.09.2020 в 02:15, Ustim сказал:

Как решилась данные проблема ? Тоже собираюсь строить по данному проекту

ошибку в бвн файле исправили, в ближайшее время файл в облаке должны обновить.

[mediagolod]

Файл обновлен.

[Станислав]

здравствуйте Алексей, не подскажете проектировщика Вашего дома или , если можете 03 ижд КД в автокаде, хотелось изменить заднюю стену фасада по оси Ж

[mediagolod]

14 минут назад, Станислав сказал:

здравствуйте Алексей, не подскажете проектировщика Вашего дома или , если можете 03 ижд КД в автокаде, хотелось изменить заднюю стену фасада по оси Ж

Еще у нас есть телеграм чат и там есть и Алексей и проектировщик присоединяйтесь:  https://t.me/mediagolod_tech (хотя наверное вы уже там)

[Георгий Веселов]

Здравствуйте

Посмотрел проект Алексея и все файлы из архива.

Я так понимаю что КД готовилась в Dietrich's

Этот софт что то плохо ищется.

Хотел подкорректировать проект под себя и столкнулся с проблемой непонимания узлов сопряжения конструктивных элементов.

Спроектировать есть в чем, можно в solidworks, можно в tekla

но дальше становится проблема получения этих bvn файлов для станков импортных(( и прежде всего надо разобраться как узлы по конструкции реализованы

А по проекту дома 176м2- мое субъективное мнение, второй свет катастрофически сжирает полезное пространство. с панорамным остеклением в нем нет никакого смысла, лучше сделать еще + 2 комнаты

и левый фасад, глядя на панорамное остекление -вот эта пристройка с прозрачной стеной -просто бесполезнейший элемент. Расходы на эту сложную стену увеличивают стоимость и урезают площадь, можно сказать, классическая ошибка домостроения.

Ни в коем случае не хочу обидеть резкими заявлениями хозяина дома, очень здорово что появился этот ресурс по фахверкам. Но оба замечания появились с позиции стоимость/эффективность использования полезного пространства.

Со вторым светом у меня загородный дом с 90 года, каждый раз смотрю на верх и думаю-лучше бы тут была еще одна комната.

В отношении эффективности планировок мне очень понравились австрийские шале - 1 комната снизу, кухня-гостиная и 4 комнаты сверху+ су на каждом этаже. Кто ездил кататься по европам на лыжах, тот поймет, очень функционально.

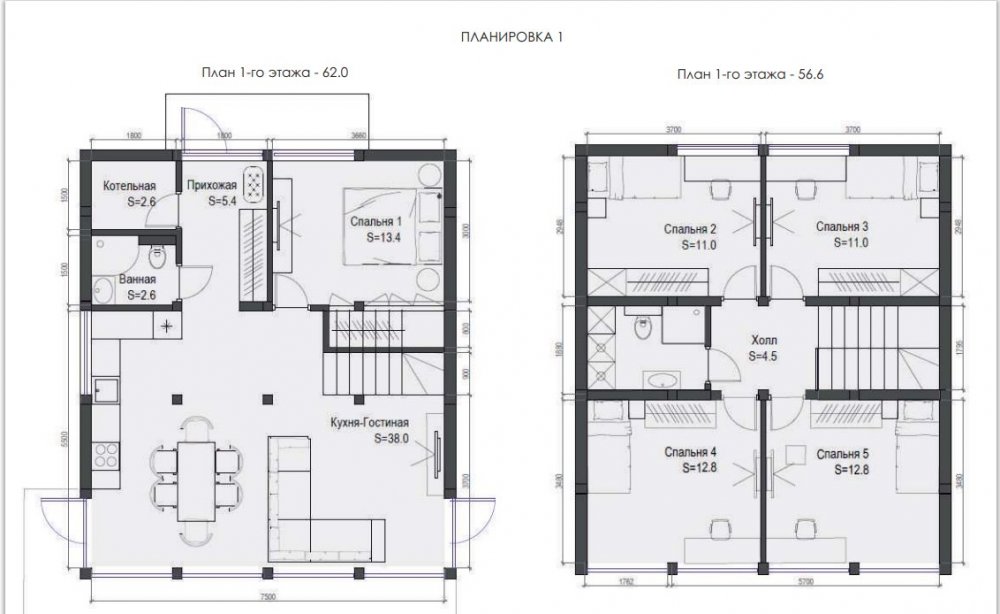

Я оставлял заявку на каталог фахверков, прошу не считать рекламой, каталог.. и там нашел такую планировку. Сканди 118м2

CATALOG.pdf
